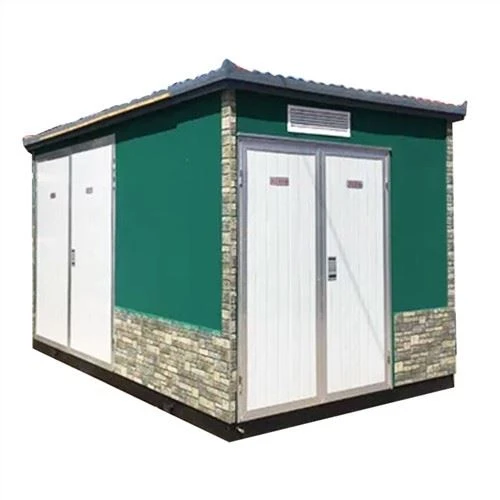

Υποσταγμένος μετασχηματιστής μετασχηματιστής ευρωπαϊκού PAD

Δομή πυρήνα και συστατικές ενότητες
Ο μετασχηματιστής κουτιού του ευρωπαϊκού τύπου υιοθετεί μια τυπική δομή τριών θαλάμων, σχηματίζοντας ένα πλήρες "προϊόν" ή "μάτι" glyph διάταξη:

1. Διάγραμμα τάσης υψηλού επιπέδου:
Βρίσκεται στο πλάι του ντουλαπιού (συνήθως στην αριστερή πλευρά).
Κύρια εγκατάσταση του διακόπτη υψηλής τάσης:
Μονάδα εισόδου: Μπορεί να περιλαμβάνει διακόπτη φόρτωσης, συσκευή συνδυασμού διακόπτη φορτίου και διακόπτη κυκλώματος (σενάριο υψηλότερων απαιτήσεων). Συνήθως χρησιμοποιούμενη μορφή κύριας μονάδας δακτυλίου (όπως μόνωση αέρα, μόνωση SF6).
Μονάδα τροφοδοσίας: Το κύκλωμα που παρέχει ισχύ στον μετασχηματιστή.
Προστατευτικός εξοπλισμός: ασφάλειες περιορισμού ρεύματος υψηλής τάσης (συχνά σε συνδυασμό με διακόπτες φορτίου για προστασία μετασχηματιστή).
Είναι εξοπλισμένο με εγκαταστάσεις ασφαλείας, όπως καταστήματα εισόδου και εξόδου καλωδίων υψηλής τάσης, ζωντανές οθόνες και κανάλια απελευθέρωσης πίεσης.
Δομικά χαρακτηριστικά: Ο θάλαμος υψηλής τάσης και η αίθουσα μετασχηματιστή συνδέονται συνήθως με μονωμένες κεφαλές plug-in ή δακτυλιοειδείς δακτυλίους για να επιτευχθούν αξιόπιστες ηλεκτρικές σύνδεσης και να διευκολυνθούν η συντήρηση/αντικατάσταση των μετασχηματιστών.
2. Διαμέρισμα μετασχηματιστή:
Βρίσκεται στη μέση και στο πίσω μέρος του ντουλαπιού.
Κύρια εγκατάσταση μετασχηματιστών διανομής:
Κύριοι τύποι: Στις πρώτες μέρες, χρησιμοποιήθηκαν κυρίως μετασχηματιστές με μετασχηματιστές πετρελαίου και τώρα οι μετασχηματιστές ξηρού τύπου (SCB Series εποξειδική ρητίνη τύπου, SG Series Open Type κ.λπ.) χρησιμοποιούνται όλο και ευρύτερα, ειδικά όταν οι απαιτήσεις πυροπροστασίας είναι υψηλή ή εσωτερική χρήση. Με το εξαιρετικά χαμηλό πλεονέκτημα απώλειας χωρίς φορτίο, ο άμορφος μετασχηματιστής ξηρού κράματος έχει υψηλό ποσοστό διείσδυσης στον μετασχηματιστή κουτιού εξοικονόμησης ενέργειας.
Δομικά χαρακτηριστικά:
Ο μετασχηματιστής τοποθετείται συνήθως στην πίστα για εύκολη αντικατάσταση εξαγωγής και συντήρησης.
Παρέχονται αναγκαστικό αερισμό (ανεμιστήρες, έλεγχοι θερμοκρασίας) ή φυσικός εξαερισμός (περσίδες).
Εξοπλισμένο με τέλεια προστατευτικά μέτρα: Ο τύπος εμβάπτισης πετρελαίου πρέπει να ρυθμιστεί το φράγμα αποθήκευσης πετρελαίου/φραγμός συγκράτησης λαδιού, κανάλι ανακούφισης πίεσης, επίπεδο λαδιού/πίεση/ένδειξη θερμοκρασίας κ.λπ. Ο ξηρός τύπος βασίζεται κυρίως σε συναγερμό υψηλής θερμοκρασίας, αναγκαστική ψύξη αέρα κ.λπ.
Η πλευρά χαμηλής τάσης του μετασχηματιστή συνδέεται συνήθως με το θάλαμο χαμηλής τάσης με χαλκό ή καλώδιο.
3. Χώρος τάσης τάσης:
Βρίσκεται στην άλλη πλευρά του ντουλαπιού (συνήθως στη δεξιά πλευρά).
Η κύρια εγκατάσταση εξοπλισμού κατανομής και αυτοματισμού χαμηλής τάσης:
Μονάδα εισόδου: Διακόπτης κύριου κυκλώματος χαμηλής τάσης.
Μονάδα τροφοδοσίας: Διακόπτης κυκλώματος εξόδου χαμηλής τάσης πολλαπλών διαδρομών ή διακόπτης φόρτωσης (MCCB, MCCB).
Η συσκευή αντιστάθμισης αντιδραστικής ισχύος: οθόνη αυτόματης αντιστάθμισης χωρητικότητας (τύπος TSC/TSC L) χρησιμοποιείται για τη βελτίωση του συντελεστή ισχύος.
Συσκευή μέτρησης: Μετρητής πολλαπλών λειτουργιών χαμηλής τάσης, μετασχηματιστής ρεύματος, μετασχηματιστής τάσης κ.λπ.
Μονάδα ευφυούς παρακολούθησης (προαιρετική): Ενσωματωμένη λειτουργία SCADA/RTU για την επίτευξη απομακρυσμένης παρακολούθησης (τάση, ρεύμα, ισχύς, θερμοκρασία, σήμα σφάλματος κ.λπ.), τηλεχειριστήριο, επικοινωνία (GPRS/4G/Ethernet κ.λπ.).
Πίνακας DC (προαιρετικό): Παρέχετε τροφοδοτικό DC για την προστασία της μέτρησης και του ελέγχου, του εξοπλισμού επικοινωνίας και του ανοίγματος και του κλεισίματος.
Δομικά χαρακτηριστικά: υιοθετεί GGD, GCS, MNS και άλλες τυποποιημένες δομές διακόπτη χαμηλής τάσης και τα εξαρτήματα είναι διατεταγμένα κατά τρόπο, το οποίο είναι βολικό για λειτουργία και συντήρηση. Είναι εξοπλισμένο με καταστήματα εισόδου και εξόδου καλωδίων χαμηλής τάσης.

• Λιγότερο επάγγελμα της γης: Εξοικονομεί σε μεγάλο βαθμό τη γη του υποσταθμού και είναι μια ιδανική επιλογή για περιοχές με αυστηρούς πόρους (όπως κέντρα πόλεων, κατοικημένες περιοχές και βιομηχανικά πάρκα).
• Κατασκευή γρήγορου σταθμού: Το εργοστάσιο είναι προκατασκευασμένο και μόνο η κατασκευή θεμελίωσης και η καλωδιακή σύνδεση απαιτούνται στο χώρο, γεγονός που μειώνει σημαντικά την περίοδο κατασκευής.
• Εξοικονόμηση επενδύσεων: Το ολοκληρωμένο κόστος κατασκευής και το κόστος κατασκευής είναι χαμηλότερο από εκείνο των παραδοσιακών πολιτικών υποσταθμών.
• Ευέλικτος συνδυασμός: Ο διακόπτης υψηλής τάσης, ο τύπος μετασχηματιστή, η χωρητικότητα, το σχήμα εξόδου χαμηλής τάσης και οι έξυπνες λειτουργίες μπορούν να επιλεγούν σύμφωνα με τις απαιτήσεις.
• Όμορφη εμφάνιση: Το περίβλημα μπορεί να προσαρμοστεί με χρώματα και διακοσμητικά πάνελ για εναρμόνιση με το περιβάλλον.
• Κινητικότητα: Διευκόλυνση της συνολικής μετανάστευσης για την κάλυψη της προσωρινής ενέργειας ή των αναγκών μεταφοράς φορτίου.
• Υψηλή Ασφάλεια: Ο πλήρως κλειστός, αλληλοσυνδεόμενος σχεδιασμός μειώνει τον κίνδυνο κακομεταχείρισης από το προσωπικό.
• Εύκολη συντήρηση: Ο αρθρωτός σχεδιασμός καθιστά τη συντήρηση σχετικά εύκολη.
