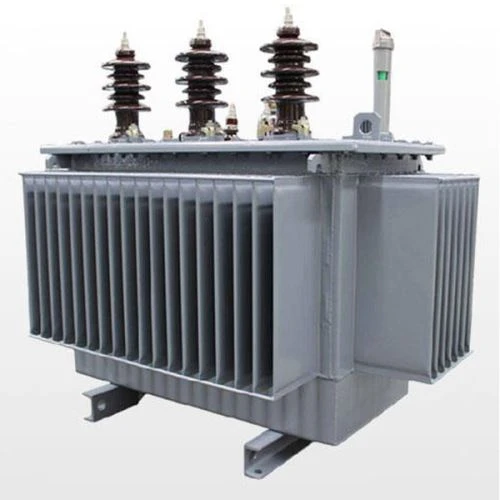

Μετασχηματιστής μονής φάσης

1. καραμέλα

Μέθοδος στοίβαξης βημάτων Για να μειωθεί το διάκενο αέρα ραφής, η διατομή της στήλης πυρήνα είναι οβάλ πολλαπλών σταδίων (π.χ. 6 στάδια για χωρητικότητα 100kva) και ο συντελεστής πλήρωσης είναι μεγαλύτερος ή ίσος με το 0,97.

2. κάτοψη

• HV περιέλιξη: σύρμα μεταφοράς τύπου z (π.χ. . 4 × 2,5mm καλώδιο χαλκού που καλύπτεται με μονωτικό χαρτί 0,2 mm), συνεχής περιέλιξη, πάχος στροφής σε στροφή), το πάχος της μόνωσης 0,5mm.
• Λειτουργία LV: Διπλή δομή σπειροειδούς, πλάτος αλουμινίου χαλκού 60mm × πάχος 0,3 mm, 1mm Nomex® Χαρτί μεταξύ στρώσεων, αξονική διάχυση θερμότητας πλάτος 4mm 4mm.

3. συστήματα διέλευσης

Κύρια απόσταση μόνωσης: μεταξύ υψηλής και χαμηλής τάσης μεγαλύτερη ή ίση με 15mm (επίπεδο 27,5kV), τη χρήση ρομβικών διαχωριστών για να σχηματίσει το κανάλι λαδιού, πλάτος χάσματος λαδιού 2,5mm

1 απώλειες και αποδοτικότητα

Απώλεια χωρίς φορτίο: 85W Τυπική για μοντέλα 27.5kv/30kva (Όριο ενεργειακής απόδοσης S11 130W)

Απώλεια φόρτωσης: 720W σε 75 μοίρες (23% χαμηλότερη από το συμβατικό S9), 98,2% απόδοση σε ποσοστό φόρτωσης 50%

Τιμή οριακής τιμής αύξησης της θερμοκρασίας: Η θερμοκρασία του λαδιού άνοδος ή ίση με 55Κ, η μέση αύξηση της θερμοκρασίας της περιέλιξης μικρότερη ή ίση με 65k (GB1094.2)

2. Μόνωση και τάση αντέχει

Τάση αντοχής βιομηχανικής συχνότητας: 85kV/1min για πλευρά υψηλής τάσης, 5kV/1min για πλευρά χαμηλής τάσης.

Μερική απαλλαγή: 1,5um/√3 μικρότερη ή ίση με 10pc σε τάση (IEC60076-3)

3. Αντοχή βραχυκυκλώματος

Δυναμικό ρεύμα σταθεροποίησης: συντελεστής κορυφής 2.55, αντέξτε το ρεύμα βραχυκυκλώματος 15ka/0.5s.

Ρεύμα θερμικής σταθερότητας: συμμετρικό RMS 6KA/2S, θερμοκρασία θερμότητας θερμοκρασίας<250℃ (copper conductor softening threshold)

1. Σενάρια συστήματος Ισχύος

• Δοκιμή υψηλής τάσης: Εξοπλισμός ρεύματος (καλώδια, διακόπτες κυκλώματος, Surge Aclresters) Συχνότητα αντισταθμιστή δοκιμή τάσης, μερική ανίχνευση εκφόρτισης
• Τροφοδοσία στο τέλος του Δικτύου Διανομής: Αγροτικό Πλέγμα, Απομακρυσμένες Ορεινές Περιοχές, Εξυπηρέτηση Οικιακής Εξυπηρέτησης 220V 220V

2. σενάρια βιομηχανικού εξοπλισμού

• Μετατροπή ισχύος υψηλού ρεύματος, χαμηλής τάσης DC για ηλεκτρολυτικά λουτρά και εξοπλισμό επιμετάλλωσης
• Εξοπλισμός διύλισης για ηλεκτρολυτικό αλουμίνιο και χαλκό στη μεταλλουργική βιομηχανία
• Υψηλής τάσης παλμικά τροφοδοτικά για εξοπλισμό ακτίνων Χ και CT
• Μετατροπή ενέργειας των βιομηχανικών συσκευών θέρμανσης υψηλής συχνότητας

3. Ειδικά περιβαλλοντικά σενάρια

• Συστήματα διανομής ισχύος σε παράκτιες περιοχές και περιοχές χημικών φυτών
• Εξοπλισμός τροφοδοσίας για υπεράκτιες πλατφόρμες πετρελαίου
• Άνθρακα υπόγεια έκρηξη από την έκρηξη φωτισμού και το σύστημα ηλεκτρικής ενέργειας
• Απομονωμένη τροφοδοσία για φυτά κινδύνου έκρηξης σκόνης
